使用ANSA專門修改中平面結果的Align Manager - Imprint處理厚壁區域範例
 |
| 目標將左圖模型生成中平面，得到右圖結果。 |
在ANSA中建立中平面的方法非常簡單，使用Mid-Surface-Casting的功能，就能直接生成中平面網格。
首先，自動生成中平面網格之後，發現有明顯需修改的兩個區域。

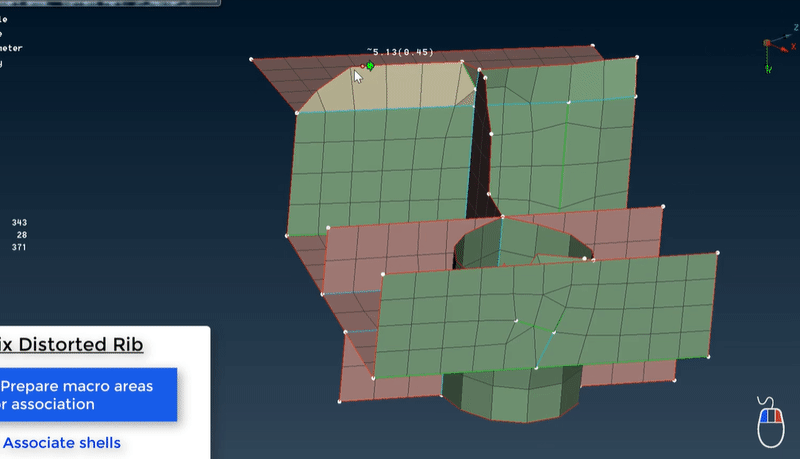

快速將上半部網格拉齊，連結出基準線
接著往下半部修改，目標要將原孔與兩側厚壁區域分離，長出完整的圓形中平面。
先使用Imprint - CONS to Imprint功能，將孔壁往切線距離烙下標記，再點選Face to define direction，將標記線烙印在想要的面上
可以看到在接近孔的壁面上，切出一塊四邊形區域，我們要將孔與壁之間多於的網格先刪除
整理好網格後，使用solid builder功能產生出新的實體網格，讓孔壁完美形成中平面
另一邊再一次，使用Imprint - CONS to Imprint功能切出基準線
一樣將網格整理好之後，長出相連的實體網格
修改完成!
完整影片⇩⇩⇩
